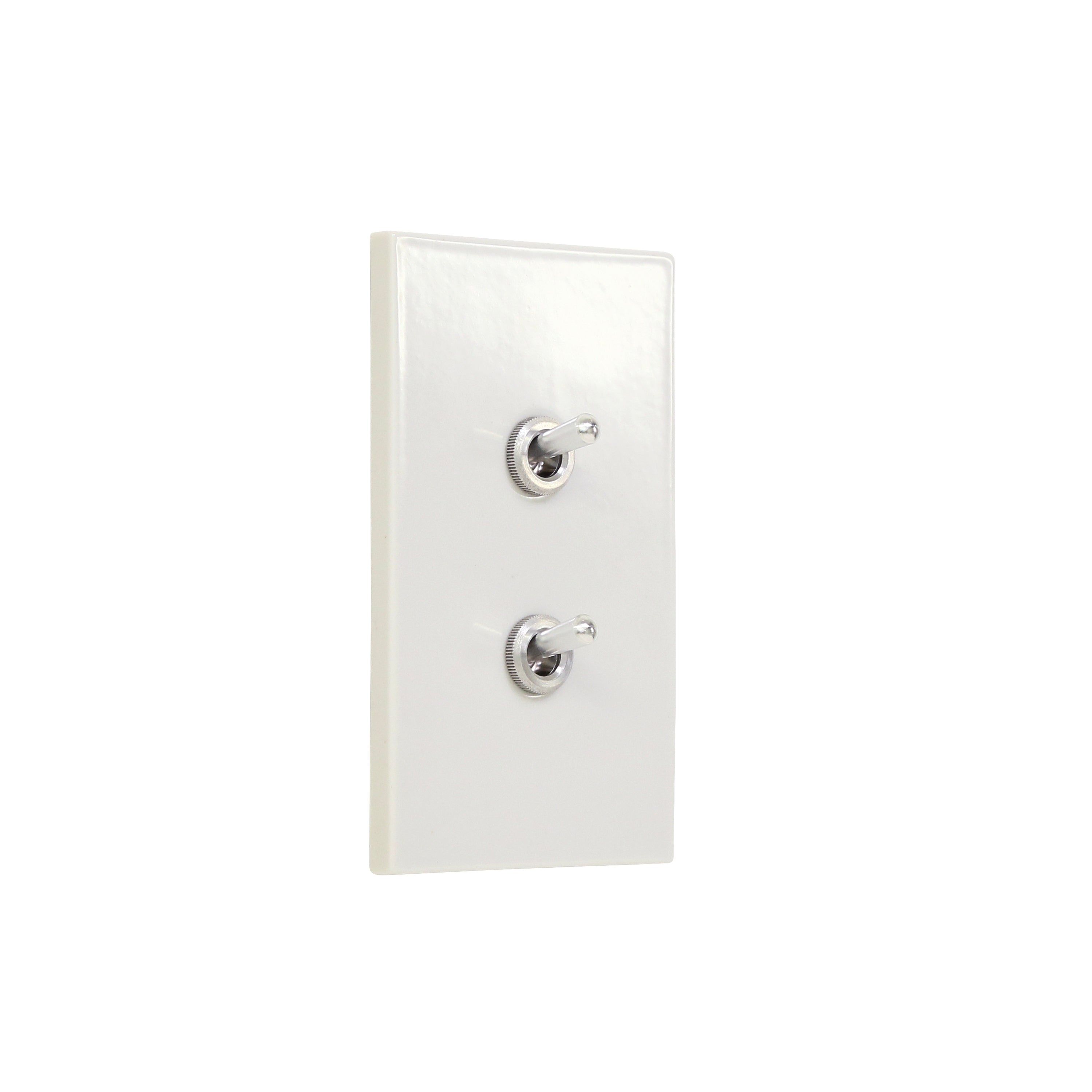

ZS7-102/AL トグルスイッチプレート セラミックフラット アルミレバースイッチ（縦横共通モデル）

【ラインナップ】



【製品概要】
・本製品は、一般住宅用照明器具などのために設計したスイッチです。
・通常の（入/切）のほか、階段の上下など、3路での使用が可能です。（4路は対応しておりません）
・本製品のプレート部分は、職人が一つずつ手作りで仕上げています。
　製造の時期や、環境によって、同じ製品でも多少の誤差が生じる場合があります。
（サイズの差、色の差、小さな傷、炉内での鉄粉の混入、釉薬のむら、など）ご了承ください。
・トグルスイッチ部分はPSE を取得した部品を使用しています。
＊この仕様は経済産業省にも確認し、家庭用照明での使用に問題はないと返答を受けています。

＊配線工事が必要なため、取り付けは電気工事士にご依頼ください。




このプレートは手仕事による陶磁器です。
表面の微細な黒い点や釉薬の揺らぎ、くぼみなどが稀に生じますが、陶磁器特有の一様ではない表情としてご了承ください。



＊こちらから取扱説明とFAQをご覧いただけます。



【取り付けに関して】
壁内の準備
・このプレートは、壁内の〈埋め込みスイッチボックス〉に取り付けて使用する事ができます。
・新設の場合、サイズに合った〈埋め込みスイッチボックス〉をあらかじめ壁内に設置してください。
〈埋め込みスイッチボックス〉は付属されません。
・交換の際、既存の〈埋め込みスイッチボックス〉にサイズが適応する場合は、そのまま取り付けていただくこともできます。
・壁内に収まる機械部分の都合で、浅型のボックスには使用できない可能性が高いです。
壁の表面から、ボックスの内側までの奥行きが40mm 以上ある事が望ましいです。

結線方法
・付属の圧着端子を使用していただくことを推奨していますが、　配線の種類や状況に応じて、適切な対応をしてください。

【使用上の注意】
・アルミパーツは経年変化で風合いを出す為に、コーティングをしていません。
・ロットにより経年変化が始まっている品もございます。ご了承下しさい。
・トグルスイッチがプレートから緩んでしまった場合、取付枠のナットを締めなおす必要があります。
＊プレート固定用丸ナットはプライヤーなどを使わず、手で回して止めてください。
＊電気工事士に依頼してください。

【安全に関する注意】
・規定の容量を超えるもの、照明器具以外への設置はご遠慮ください。
・水がかかる場所、濡れた手でのご使用は大変危険です。
・トグルスイッチは、レバー部分が突起しています。
　重たいものを掛けたり、ぶつけたりしますと破損の恐れがあります。
・突起部で怪我をする恐れのないよう、設置場所や環境に十分に配慮してください。


【製品仕様】
サイズ: 120×70×6.8mm（+-1mm）
素材：プレート / セラミック
　　　取付枠 / スチール
　　　取付用ボルト / スチール
　　　スイッチレバー / アルミ
　　　丸ナット / アルミ
部品：トグルスイッチ（片切/3路両用, 125V/15A, 250V/6A）×2個　
付属：取付用ボルト（M4×35）×2本
　　　圧着端子 ×5個
　　　絶縁キャップ ×5個
・埋め込みスイッチボックス（1個用）にご使用ください。
※予告なく仕様を変更する場合があります。ご了承ください。

電流容量：125V/15A, 250V/6A
回路：単極双投
機能動作：ON-ON
接触抵抗：10mΩ以下
機械的開閉耐久性：12,500回以上
電気的開閉耐久性：12,500回以上
レバー折れ角度（α）：32°
仕様温度範囲：-10〜+70℃
＊PSE
＊UL規格品
＊C-UL認定品
＊CSA規格品
注意：各規格・性能値は単独試験における値であり、複合条件を同時に保障するものではありません。
