ZS4-2/01CC トグルスイッチプレート アルミダイカスト
11,880円(税込)
購入数
カートに入れる
こちらの商品が
カートに入りました
ZS4-2/01CC トグルスイッチプレート アルミダイカスト
かごの中身を見る
ショッピングを続ける
ショッピングを続ける

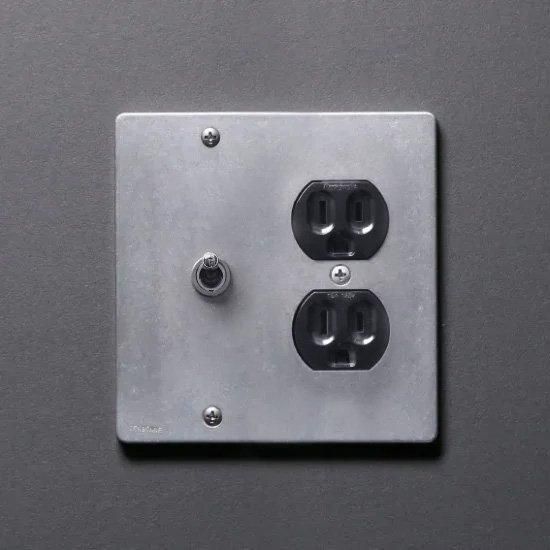

トグルスイッチとコンセントの夢のコンビネーションプレート
プレートは、アルミダイカスト製。職人の手で一枚一枚磨いた仕上がりは、新品なのに懐かしさを感じるような深みのある輝きを放ちます。
*こちらのコンセントは、大変古くから構造もそのまま、今も製造し続けているタイプのものを使用しているため、
現代の一般的なコンセントとは抜き差しの使用感が異なります。
アース付きの工業用製品等で使われることも多く、
簡単に抜けてしまわないよう固く強靭なバネの作りとなっております。
お客様におかれましては使いにくいと感じられることもあるかとございますが、
レトロなコンセントの使い勝手であるとご理解いただけますと幸いです。
個体差で、とても硬いものある場合がございますが、使ううちに少しづつ馴染んできます。
【製品の特徴】
・本製品は、一般住宅用照明、電気器具などのために設計したスイッチとコンセントです。
・スイッチは、通常の(入/切)のほか、階段の上下など、3路での使用が可能です。(4路は対応しておりません)
・トグルスイッチ(PSE取得品)照明用に使用するこの仕様は、
経済産業省にも確認し、家庭用照明での使用に問題はないと返答を受けています。
・ダブルコンセント(PSE取得品)は、
大変古くから構造もそのまま、今も製造し続けているタイプのものを使用しているため、
現代の一般的なコンセントとは抜き差しの使用感が異なります。
アース付きの工業用製品等で使われることも多く、
簡単に抜けてしまわないよう固く強靭なバネの作りとなっております。
お客様におかれましては使いにくいと感じられることもあるかと思いますが、
レトロなコンセントの使い勝手であるとご理解いただけますと幸いです。
個体差で、とても硬いものある場合がございますが、使ううちに少しづつ馴染んできます。
・プレートは職人が仕上げています
プレート部分は、職人が一枚づつ仕上げています。
製造の時期や、環境によって、同じ製品でも多少の誤差が生じる場合があります。
(サイズの差、色の差、小さな傷、など)ご了承ください。
・経年変化します
アルミプレートや取り付けネジは、素材に風合いが出るように、メッキや塗装などの表面加工を施していません。
経年変化で変色、錆などが出てくる場合があります。 また強く擦ると手や衣類に色が移る場合があります。
*配線工事が必要なため、取り付けは電気工事士にご依頼ください。
*以下のリンクから取り付け説明書とFAQ集をご覧いただけます。
■スイッチ部分:マニュアル・FAQ集
■コンセント部分:マニュアルFAQ
【取り付けに関して】
壁内の準備
・このプレートは、壁内の〈埋め込みスイッチボックス〉に取り付けて使用する事ができます。
・新設の場合、サイズに合った〈埋め込みスイッチボックス〉をあらかじめ壁内に設置してください。
〈埋め込みスイッチボックス〉は付属されません。
・交換の際、既存の〈埋め込みスイッチボックス〉にサイズが適応する場合は、そのまま取り付けていただくこともできます。
・壁内に収まる機械部分の都合で、浅型のボックスには使用できない可能性が高いです。
壁の表面から、ボックスの内側までの奥行きが40mm 以上ある事が望ましいです。
結線方法
・トグルスイッチは付属の圧着端子を使用していただくことを推奨していますが、 配線の種類や状況に応じて、適切な対応をしてください。
・コンセントを結線する場合、端子ねじをしっかり締め付てください。
ゆるい場合、発熱して焼損や火災、漏電のとき感電などの原因になります。必要に応じて絶縁テープでの保護をしてください。
・接地端子(アース)は、接地された電線を確実に結線してください。
結線および接地が不十分な場合、コンセントに接続された負荷機器が漏電したとき、感電の原因となります。
傷つきやすいです
・取り付けボルトをインパクトドライバーなどで勢いよく締めると、プレートが破損する恐れがあります。
傷がつかないように、優しく設置してください。
【使用上の注意】
・トグルスイッチがプレートから緩んでしまった場合、裏側のナットを締めなおす必要があります。
*表側から丸ナットを回すとプレートに傷がつきます。
*電気工事士に依頼してください。
【安全に関する注意】
・規定の容量を超えるもの、照明器具以外への設置はご遠慮ください。
・水がかかる場所、濡れた手でのご使用は大変危険です。
・トグルスイッチは、レバー部分が突起しています。
重たいものを掛けたり、ぶつけたりしますと破損の恐れがあります。
・突起部で怪我をする恐れのないよう、設置場所や環境に十分に配慮してください。
【製品仕様】

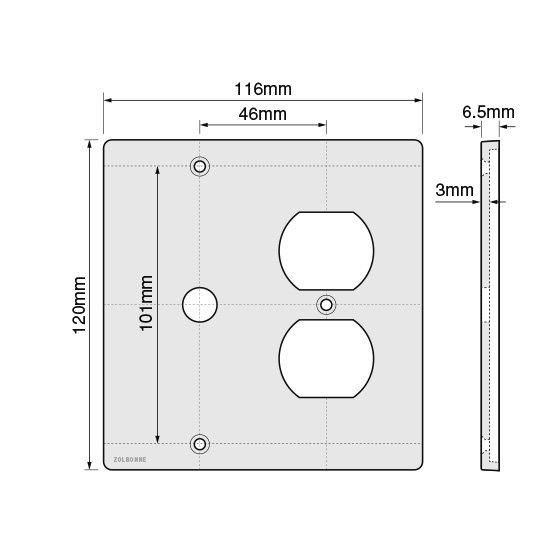

プレートサイズ: 120×116×6.5mm
素材:プレート / アルミニウム
取付用ネジ / 鉄 生地
部品:トグルスイッチ(片切/3路両用, 125V/15A)×1個
埋め込みダブルコンセント(WF3003)×1個
付属:取付用ネジ / 鉄 生地(M3.5×6: 2本 + M3.5×10: 1本)
圧着端子 ×3個
絶縁キャップ ×3個
取付枠 ×1個(トグルスイッチ側プレートネジ固定用)
・埋め込みスイッチボックス(2個用)にご使用ください。
※予告なく仕様を変更する場合があります。ご了承ください。

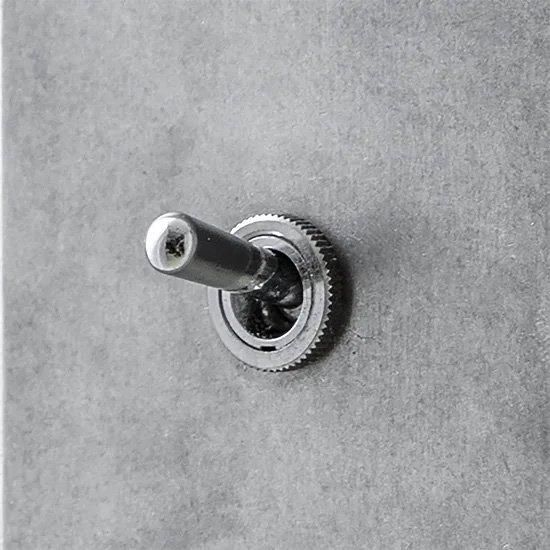

〈トグルスイッチ〉
電流容量:125V / 15A
回路:単極双投
機能動作:ON-ON
接触抵抗:10mΩ以下
機械的開閉耐久性:50,000回以上
電気的開閉耐久性:25,000回以上
レバー折れ角度(α):32°
仕様温度範囲:-10〜+70℃
*PSE
*UL規格品
*C-UL認定品
*CSA規格品
注意:各規格・性能値は単独試験における値であり、複合条件を同時に保障するものではありません。

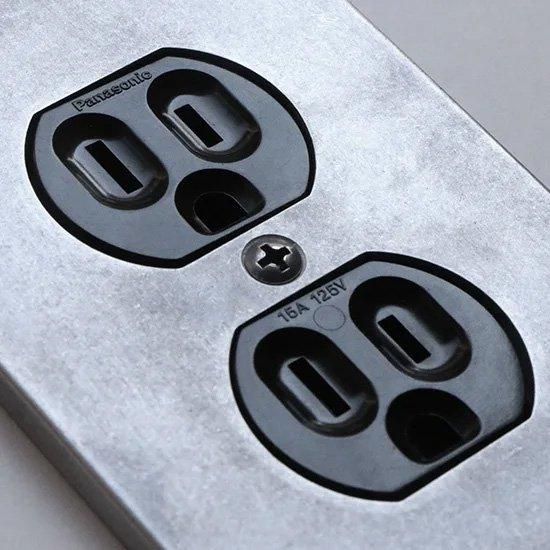

〈ダブルコンセント〉
定格: 125V / 15A
適合法規: 電気用品安全法 *PSE(特定電気用品)
極数及び極配置: 2極(接地形)
結線方式: 巻締端子式
性能: JIS Q 1000に基づき JIS C 8303に適合
適用電線: VVF / VVR / IV( φ1.6 / φ2 / 2mm² / 3.5mm²)
保持力: 接地2Pの場合:15 N~60 N 2Pの場合:10 N~60 N
温度上昇: 刃と刃受との接触部 30 °C以下
接触抵抗: 接地極の刃と刃受間 50 mΩ以下
開閉: 15 A 125V負荷の力率約 0.6 開閉の割合20回/分 連続5,000回
絶縁抵抗(500 V絶縁抵抗計):
極性を異にする充電金属部間 開閉試験前 100 MΩ以上 開閉試験後 5 MΩ以上
充電金属部と人の触れる非充電金属部間(人が操作の際 触れる絶縁物を含む)
耐電圧: 極性を異にする充電金属部間 250 V 1分間
充電金属部と人の触れる非充電金属部間 (人が操作の際 触れる絶縁物を含む)
耐熱: 100°C ±3°C 1時間放置
端子部強度: 1.2 N・m のトルクで締付け
アンモニアガス耐久: 24時間放置
